石英晶體微天平
QCM922A 石英晶體微天平，透過測量共振頻率來確定微小的質量變化，並可以配合電化學一起使用進行EQCM in-situ研究。
- QCM922A 擴展頻寬以實現高靈敏度，最高可達 30MHz
- 類比輸出可輕鬆與我們PAR的恆電位儀集成，實現協調資料擷取
- 高速資料擷取，每秒高達100個資料點
- 體積小、重量輕，並配備 USB 2.0 通訊功能，可在實驗室的任何位置輕鬆設置
應用：
- 測量生物聚合物相互作用，例如蛋白質
- 即時監測薄膜的形成和分解
- 鋰離子電池電極的評估
- 腐蝕分析
- 表面活性劑吸附過程的定量評價
- 電鍍和化學鍍膜厚度測量
- 透過測量導納的頻率特性分析結構變化
PAR VersaStudio 提供了非常方便的EQCM in-situ設置，讓您能輕鬆的連結和操作PAR電化學儀和QCM922A。在電化學實驗中，除了記錄電壓與電流外，同時量測石英晶體的頻率變化，再轉換成質量變化。

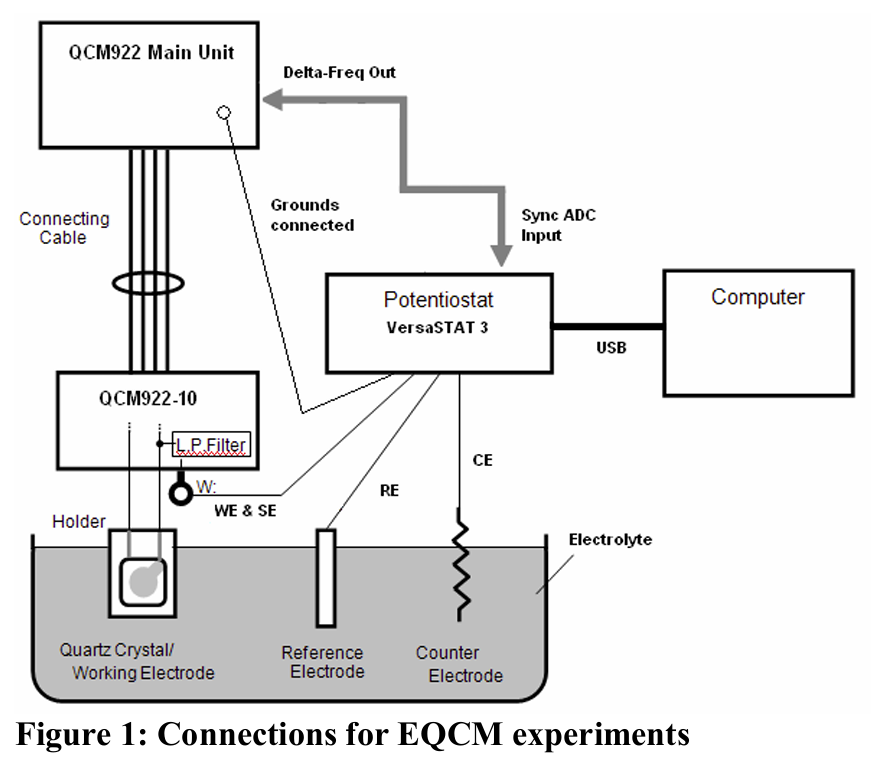

圖一為EQCM架購圖，我們只需把VersaSTAT的WE夾在QCM的工作環上，完成三極式的組合。QCM能直接輸出頻率變化到VersaSTAT的Sync ADC input內，我們就可以直接操作VersaStudio軟體完成所有EQCM in-situ的設定。

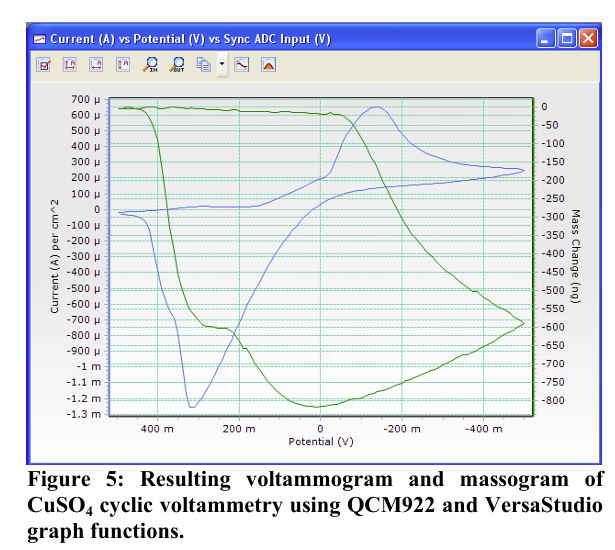

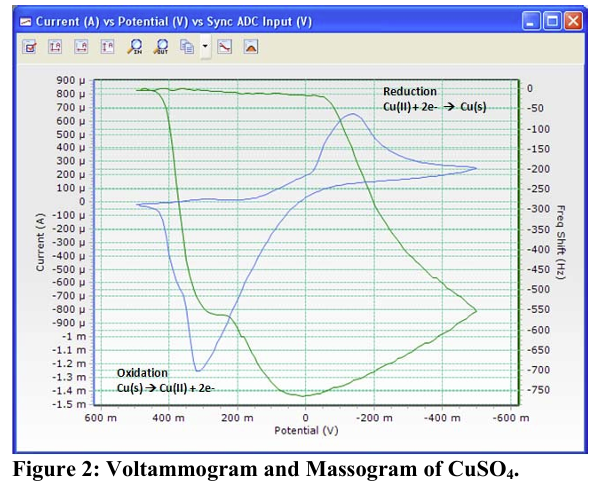

可以直接在VersaStudio裡把圖的Y2軸換成頻率和質量變化量，無須再用第三方繪圖軟體合併檔案。 EQCM in-situ 量測、繪圖皆由VersaStudio 完成。
我們也提供各式EQCM的Cell和治具，歡迎來電來信詢問。
| Specifications | QCM922A |
| Resonance Frequency Range |
5MHz~30MHz resolution 0.01Hz |
| Resonance Resistance Range |
1ohm~10k ohm resolution 0.01 ohm |
| Frequency resolution | 0.01Hz |
| Gate Time |
Vaiable (10ms, 20ms, 100ms, 1s, 10s) |
