近日，權威期刊《自然·通訊》（Nature Communications），重磅發布了中科院寧波材料所王立平研究員團隊的最新成果《Regeneration-repair-strengthening mechanism in the oxidation film damage region of copper-nickel alloys under magnetic field effects》，該論文創新性地提出了一種通過磁場實現氧化膜損傷後快速修復的策略，成功突破了銅鎳合金材料應用中長期存在的氧化膜損傷後難以修復的限制，為解決海洋工程關鍵材料的延壽與防護提出了一種新的思路。在論文中使用了普林斯頓 VersaSCAN SEVT 技術進行氧化膜損傷修復研究。

研究背景及意義

銅鎳合金材料廣泛應用於濱海電廠、船舶的冷凝器及熱交換器管道中。但海水中懸浮的固體顆粒會不斷沖刷管道表面，造成氧化膜劃傷。劃傷區域不僅失去保護，更易誘發局部穿孔，且腐蝕會像「傳染病」一樣擴散，最終導致管道過早失效。如何實現金屬合金表面破損防護膜的快速、高效自修復，一直是國際海洋材料領域的關鍵問題。

研究成果亮點

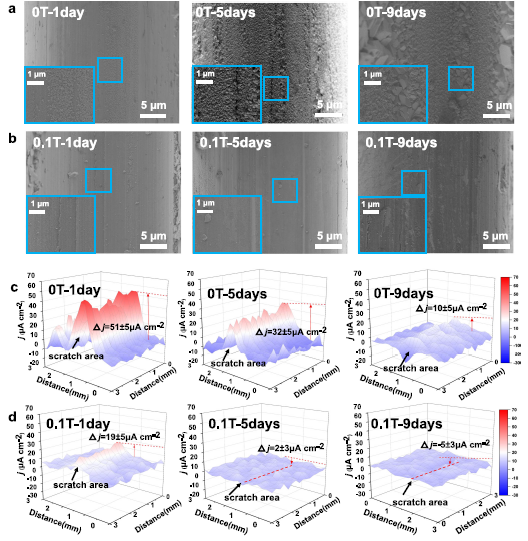

Fig 1 不同條件下劃痕區域再生薄膜的演變磁場條件。
a、b 再生薄膜的時變形態在劃痕區域，分別在無磁場和 0.1 T 磁場條件下。
c、d 劃痕區域隨時間變化的 SVET 電流密度圖變化趨勢分別在無磁場和 0.1 T 磁場條件下（ΔJ 的計算方法如下所述）。

SVET 測試電壓與電流轉換公式

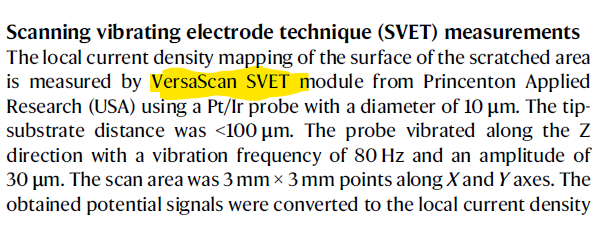

Where Δϕe is the electric potential drop, k is the electrolyte conductivity (~6.5 Sm−1), and A is the vibration amplitude (30 μm).
In the results, ΔJ is defined as the range of the difference between the current density in the marked scratch region and the maximum and minimum current densities observed in the adjacent unscratched region.

Espina-Hernández, J. H., Caleyo, F., Venegas, V. & Hallen, J. M. Pitting corrosion in low carbon steel influenced by remanent magnetization. Corros. Sci. 53, 3100–3107 (2011).

在修復加速實驗部分： SVET-掃描振動電極技術測試結果 Fig 1 顯示出，在外加磁場作用下，劃傷區域的電化學反應信號迅速減弱，9 天後其電流密度甚至低於周圍完好區域，表明再生膜的抗腐蝕性已優於原始完好膜層。

結構優化實驗： 無磁場條件下，再生膜為常見的雙層結構，外層是抗蝕性較差、均勻覆蓋的鹼式氯化銅。而在磁場下，再生膜形成了一層均勻、致密的單層結構。磁場抑制了外層鹼式氯化銅的沉積，同時顯著促進了 NiO 在膜表面的富集。

參考資料

1. Regeneration-repair-strengthening mechanism in the oxidation film damage region of copper-nickel alloys under magnetic field effects,
Jiamu Wang, Ke Gong, Xiuqi Hu, Mingsi Yang, Yuanming Wang, Feixiong Mao & Liping Wang,
Nature Communications, 16, 11404, 2025,
https://doi.org/10.1038/s41467-025-66216-7

2. 中科院寧波材料所 王立平、毛飛雄、宮克
Nature Communications | 破解換熱管耦合損傷修復難題，實現銅鎳合金表面氧化膜精準修復

免責聲明

PAR/ Solartron 和本網所發布的內容（含圖片、數據、文字等）來源於文章原創作者或者互聯網轉載等，目的在於傳遞更多應用資訊用於分享、參考和交流等。原文章版權、數據、圖片等歸原作者或出版機構所有，本公眾號僅對原文部分內容作了有限解讀和整理，不負有任何法律審查義務，也不承擔任何法律責任。如對原文內容有任何疑問，請聯繫原創作者或相應出版機構。

歡迎來電來信了解更多掃瞄式電化學量測的應用~
